SBS AEMS 高频声纳信号式磨削加工

动态智能监控系统

涵盖所有配 Model 5500 系列控制单元的系统

配 SB-5500 系列控制单元的 SBS AEMS 系统的优点：

• 节约设置时间，提高生产量

• 监测研磨和砂轮整修质量，提高零部件质量

• 消除空程— 减少未接触前的磨削进给，提高生产率。

• 碰撞保护 — 快速侦测机端的砂轮接触状况，停止进给，防止危险的砂轮碰撞情

况出现。

• 四通道功能，可同时实现多台机器的平衡与 AEMS 监测，降低成本

• 延长砂轮、整修轮和主轴轴承的使用寿命

• 强化的数字电子设计，延长使用寿命，增强可靠性

• 易于安装和操作

• 可与已安装 SBS 设备一同工作

• 现场总线、以太网和 USB 2.0 通讯

• 全球适用性：电压、频率、通讯和显示语言

• 全球 SBS 客户服务

系统工作原理及其连接

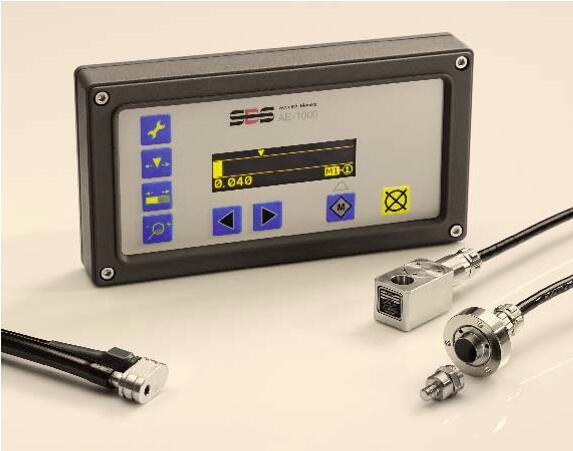

AEMS 系统由一个电子控制单元和一个或两个 AE 声纳传感器构成。电子控制单元被设计成一个独立

的设备卡，可插入 SB-5500 系列控制单元中。AE 发射传感器安装在磨床的特定位置，用以侦测磨削或

砂轮整修工序期间由砂轮接触发出的高频声波。

通过监测所发出声波信号的电平，并参考已知相同频率下的背景电平，可自动并迅速检测磨床运行时发生的关键事件。

这些事件包括：砂轮与砂轮整修机或工件的初始接触（ 空程控制） 、砂轮与砂轮整修机或工件的异常或严重接触状况（ 碰撞保护） ，

或者在砂轮整修或磨削循环运行中确保最大或最小程度的砂轮接触（ 工艺流程监测） 。控制单元正面板显

示屏通过硬线和软件接口报告这些事件。可对机床 CNC 控制进行编程，以使用以上信息消除空程维持

时间，防止因零部件碰撞导致的机器损坏，监测磨削和砂轮整修工艺流程的质量。

系统安装 系统连接

SB-5522 AEMS 卡的背面板显示已安装到 SB-5500 控制单元的 1 号插槽。可通过连接声传感器的两个

四引脚圆形接头来确定要使用的传感器。一个传感器接头 (SENSOR 1) 可用于监测 M1 和 M2 （ 参阅

后叙章节） 。二个（ 可选） 传感器接头 (SENSOR 2) 仅可用于监测 M2。如果仅使用一个传感器，则连

接到“1 号传感器”( SENSOR 1) 接头。
